Questão 125 — ENEM 2023Caderno azul · 2º Dia

Para se utilizar um controle remoto que funciona com uma diferença de potencial de 3 V, compraram-se duas pilhas tipo AA de 1,5 V cada uma. Sabe-se que a ligação em série dessas pilhas possibilita um aumento da diferença de potencial do conjunto e da energia total disponível. Quando ligadas em paralelo, no entanto, só ocorre o aumento da energia total disponível.

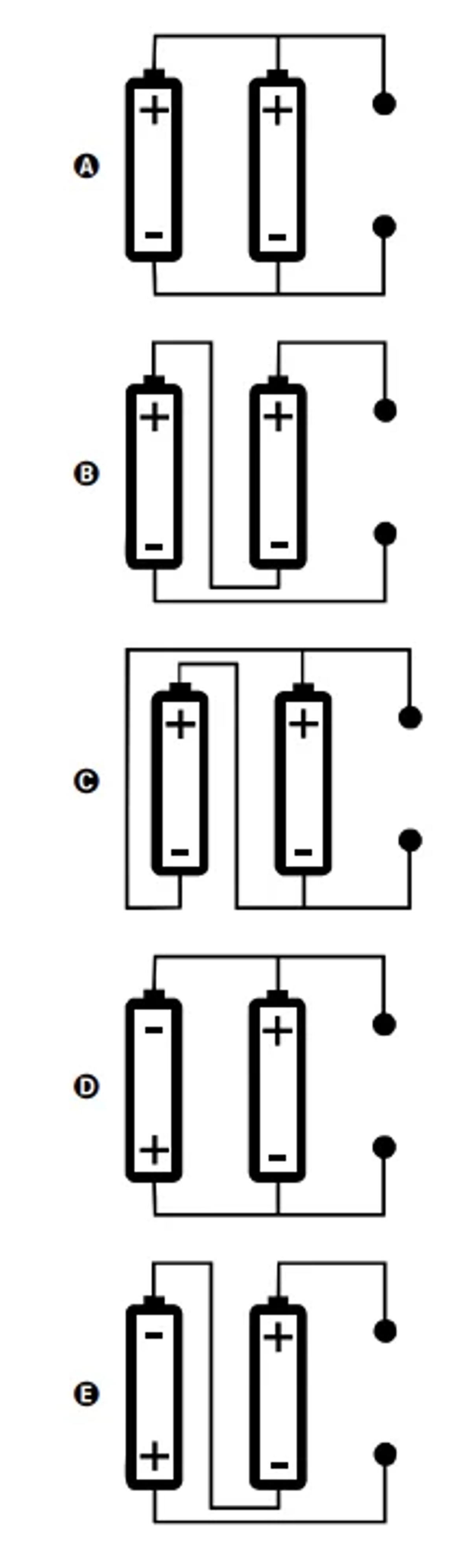

Qual dos esquemas representa a ligação correta das pilhas utilizadas no controle remoto?
