Questão 160 — ENEM 2022Caderno azul · 2º Dia

Ficha da Questão

• 📚 Matérias Necessárias: Matemática → Geometria Espacial / Projeções Ortogonais / Visualização tridimensional
• ⚡ Nível: Difícil — exige que o aluno "passeie" mentalmente sobre as seis faces de um cubo, controle conversões à esquerda e à direita e, ao final, projete um trajeto tridimensional sobre um plano horizontal, conservando apenas as coordenadas x e y.
• 🎯 Tema/Habilidade BNCC: Resolver problemas de geometria espacial que envolvam visualização, posições relativas e projeções ortogonais de figuras tridimensionais sobre um plano.
• 🏆 Gabarito: revelado após resolução completa

Passo 1 — Leitura Estratégica do Comando

• Comando reformulado: "Qual é o desenho visto de cima quando se esmaga o trajeto tridimensional do robô contra o plano da base do cubo, isto é, quando se descarta a altura de cada ponto do percurso?"
• Palavras-chave decisivas: centro de face, ponto médio de aresta, alternando esquerda e direita, projeção ortogonal sobre o plano da base, retorna ao ponto P.
• Armadilha típica: tentar desenhar a projeção apenas olhando a figura inicial (3 ou 4 passos mostrados) e assumir que o restante do trajeto é simétrico; ou ignorar que pontos médios de arestas verticais se projetam sobre o meio de uma aresta da base, enquanto centros de faces laterais se projetam sobre o meio de uma aresta da base também (mas essas projeções podem coincidir).
• O que a resposta precisa demonstrar: identificar os pontos do espaço visitados pelo robô, calcular a projeção (x, y) de cada um deles sobre a base e ligar as projeções na ordem do percurso, respeitando o tipo de linha (reta) entre pontos consecutivos.

Passo 2 — Mapa de Conceitos Essenciais

• Cubo e suas seis faces: um cubo tem 6 faces (topo, base e 4 laterais: frente, trás, esquerda, direita). Cada face tem um centro e cada aresta tem um ponto médio; as arestas verticais conectam topo e base, e as arestas horizontais conectam faces laterais vizinhas.
• Projeção ortogonal sobre um plano: é o "carimbo" que se obtém descartando a coordenada perpendicular ao plano. Se o plano é a base horizontal, a projeção descarta a altura z. O topo e a base se projetam exatamente no mesmo quadrado da base.
• Centro de face versus ponto médio de aresta: o centro das faces topo e base se projeta no centro do quadrado. Os centros das 4 faces laterais se projetam sobre os pontos médios dos lados do quadrado da base (um em cada lado). Os pontos médios das arestas verticais se projetam sobre os vértices do quadrado da base. Os pontos médios das arestas horizontais do topo e da base projetam-se sobre os pontos médios dos lados do quadrado.
• Conversão à esquerda ou à direita sobre a superfície: ao chegar ao centro de uma face, o robô "gira" 90° sobre essa face e parte para o centro de uma face adjacente. O trajeto sobre cada face é uma linha reta ligando o centro a um ponto médio de aresta, formando segmentos de comprimento igual a metade da aresta do cubo.

Passo 3 — Decodificação do Enunciado

• Evidência 1: "ao longo de segmentos de reta cujas extremidades são pontos médios de arestas e centros de faces" → cada tramo do trajeto liga sempre ponto médio de aresta ↔ centro de face; assim, os pontos visitados são todos centros de face ou todos pontos médios de aresta, alternadamente.
• Evidência 2: "converte à esquerda e segue para o centro da face seguinte, converte à direita e continua sua movimentação, sempre alternando entre conversões à esquerda e à direita" → começando com esquerda, a sequência de conversões é E, D, E, D, ... Isso força o robô a visitar faces adjacentes numa ordem muito específica.
• Evidência 3: "O robô só termina sua movimentação quando retorna ao ponto P" → o trajeto é fechado. Pelo encadeamento das conversões, o robô acaba visitando os 6 centros de face.
• Síntese: é preciso listar os 6 centros de face visitados (inclusive P duas vezes: início e fim), os pontos médios de aresta que conectam cada par, projetar cada um deles sobre a base e desenhar o polígono fechado resultante.

Passo 4 — Resolução Completa (Passo a Passo)

Subpasso 4.1 — Descrição da figura dada

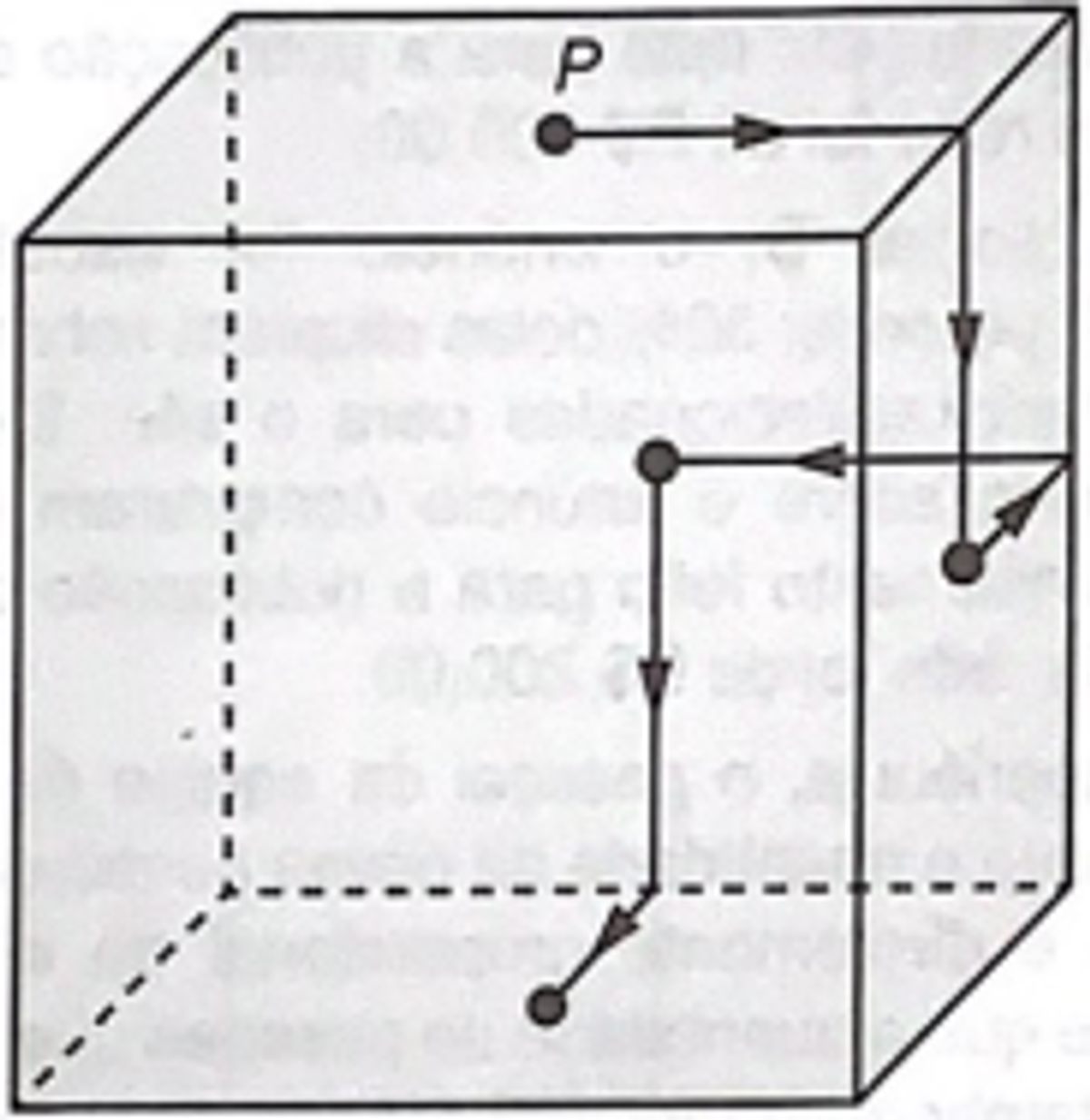

Na figura aparece um cubo em perspectiva. O ponto P está no centro da face superior. A partir de P, uma flecha segue até o ponto médio de uma aresta do topo (frente), desce pela face frontal até o centro dessa face; dali parte para o ponto médio de outra aresta lateral, depois para o centro da face da direita, e assim por diante — são mostrados os primeiros três ou quatro segmentos, todos com comprimento igual à metade da aresta do cubo e formando ângulos retos nas faces (porque ligam sempre o centro de uma face a um ponto médio de aresta).

Subpasso 4.2 — Identificação das faces visitadas

Coloco o cubo num sistema xyz com o centro do cubo na origem e arestas de comprimento 2 (cada semi-aresta vale 1). As seis faces têm os seguintes centros:

• Topo (T): (0, 0, 1)
• Base (B): (0, 0, −1)
• Frente (F): (0, −1, 0)
• Trás (Tr): (0, 1, 0)
• Direita (D): (1, 0, 0)
• Esquerda (E): (−1, 0, 0)

P = centro da face superior = (0, 0, 1).

Aplicando a regra "esquerda-direita alternada" e seguindo os passos indicados na figura, o robô passa, nesta ordem, pelos centros de face T → F → D → B → Tr → E → T (volta em P). O que importa é que todas as 6 faces são visitadas exatamente uma vez antes do retorno — é a única forma de um caminho fechado com conversões alternadas começar e terminar no topo.

Subpasso 4.3 — Pontos médios de aresta intermediários

Entre dois centros de face vizinhas, o robô passa pelo ponto médio da aresta comum. Assim, os pontos do trajeto, em ordem, são:

1. T = (0, 0, 1)
2. meio da aresta superior da frente = (0, −1, 1)
3. F = (0, −1, 0)
4. meio da aresta frente-direita = (1, −1, 0)
5. D = (1, 0, 0)
6. meio da aresta direita-base = (1, 0, −1)
7. B = (0, 0, −1)
8. meio da aresta base-trás = (0, 1, −1)
9. Tr = (0, 1, 0)
10. meio da aresta trás-esquerda = (−1, 1, 0)
11. E = (−1, 0, 0)
12. meio da aresta esquerda-topo = (−1, 0, 1)
13. T = (0, 0, 1) = P (retorno)

Subpasso 4.4 — Projeção ortogonal sobre o plano da base

Projetar sobre a base significa substituir cada ponto (x, y, z) por (x, y, 0). Aplicando isso aos 13 pontos acima e eliminando a coordenada z:

1. (0, 0)
2. (0, −1)
3. (0, −1)
4. (1, −1)
5. (1, 0)
6. (1, 0)
7. (0, 0)
8. (0, 1)
9. (0, 1)
10. (−1, 1)
11. (−1, 0)
12. (−1, 0)
13. (0, 0)

Observe que muitos pontos consecutivos coincidem (por exemplo, o 2 e o 3, que diferiam apenas na altura). Removendo as duplicatas, a projeção passa a ligar, na ordem:

(0, 0) → (0, −1) → (1, −1) → (1, 0) → (0, 0) → (0, 1) → (−1, 1) → (−1, 0) → (0, 0).

Subpasso 4.5 — Desenho resultante

Olhando de cima, as projeções desenham quatro "ganchos" retangulares que saem do centro do quadrado da base, cada um formando um pequeno L que ocupa um quadrante diferente:

• Primeiro trecho: do centro desce até o ponto médio do lado da frente, vai até o vértice frente-direita e sobe até o ponto médio do lado direito — isto é, um L no quadrante frente-direita.
• Segundo trecho: volta do meio do lado direito até o centro (passando por (0,0)).
• Terceiro trecho: do centro sobe até o ponto médio do lado de trás, segue até o vértice trás-esquerda e desce até o ponto médio do lado esquerdo — um L no quadrante trás-esquerda.
• Fechamento: volta ao centro, terminando em P.

O resultado é um desenho em "dois L opostos" ligados pelo centro do quadrado, sem nenhum trecho curvo e sem ocupar os quadrantes frente-esquerda e trás-direita. Essa é exatamente a figura da alternativa A, que mostra dois ganchos em diagonal unidos pelo centro.

Subpasso 4.6 — Verificação de consistência

O trajeto tem 12 segmentos no espaço, mas, como metade deles é vertical (liga pontos com mesmo (x, y) e z diferentes), eles somem na projeção. Sobram 6 segmentos horizontais, formando dois "ganchos" em L (cada L tem 3 segmentos). Esse padrão bate com a alternativa A.

Passo 5 — Análise Crítica de Todas as Alternativas

A) Figura com dois ganchos em L em quadrantes opostos, unidos pelo centro do quadrado.

✅ Correta: é a única projeção que corresponde à lista de segmentos horizontais obtida após eliminar os tramos verticais. Preserva a propriedade de que o robô parte e retorna ao centro.

B) Figura com quatro ganchos em L, um em cada quadrante.

❌ Incorreta: supõe que todos os quatro quadrantes são visitados, o que só aconteceria se o robô alternasse apenas conversões à esquerda (ou apenas à direita), percorrendo um circuito mais longo. A regra "esquerda-direita alternada" faz o robô pular quadrantes.

C) Figura com um quadrado completo (ou retângulo) traçado ao longo dos lados da base.

❌ Incorreta: um quadrado completo exigiria que a projeção passasse pelo meio de todos os quatro lados consecutivamente, sem voltar ao centro. Mas o trajeto do robô cruza o centro do quadrado duas vezes (quando passa por T e B), então essa forma está errada.

D) Figura com curvas ou arcos.

❌ Incorreta: o enunciado garante que o trajeto é feito por segmentos de reta. A projeção ortogonal de uma poligonal é ainda uma poligonal; não aparecem curvas.

E) Figura com segmentos cruzados em X no interior do quadrado.

❌ Incorreta: em X haveria segmentos diagonais ligando vértices opostos, o que exigiria que o robô passasse pela diagonal de alguma face, coisa que não acontece (ele só liga centros de faces a pontos médios de arestas, formando ângulos retos nas faces).

🏆 Gabarito: A — é a figura em "dois ganchos em L" unidos pelo centro, única compatível com a projeção dos 12 segmentos do trajeto real do robô.

Passo 6 — Conclusão, Generalização e Dica de Prova

• Reafirmação do gabarito: o trajeto, ao ser projetado, gera exatamente 6 segmentos horizontais que desenham dois L em quadrantes opostos e se encontram no centro do quadrado da base — a figura A.
• Padrão de cobrança: o ENEM usa projeções ortogonais de poliedros e trajetos sobre eles para testar visualização espacial, geralmente com cubos, pirâmides ou sólidos compostos.
• Generalização: para projetar uma poligonal tridimensional em um plano, descarte a coordenada perpendicular a esse plano de cada vértice e ligue as projeções na mesma ordem; segmentos puramente perpendiculares ao plano "somem" (viram pontos).
• Dica de eliminação rápida: elimine de cara qualquer alternativa com arcos ou curvas (o enunciado diz segmentos de reta) e também qualquer alternativa em que o traço não volte ao centro do quadrado (o robô termina em P, cuja projeção é o centro).
• Conexões com outros temas: vistas ortográficas em desenho técnico, seções planas de sólidos, poliedros de Platão, simetria e caminhos hamiltonianos em grafos (o robô visita todas as 6 faces).
