Questão 121 — ENEM 2025 PPLCaderno azul · 2º Dia

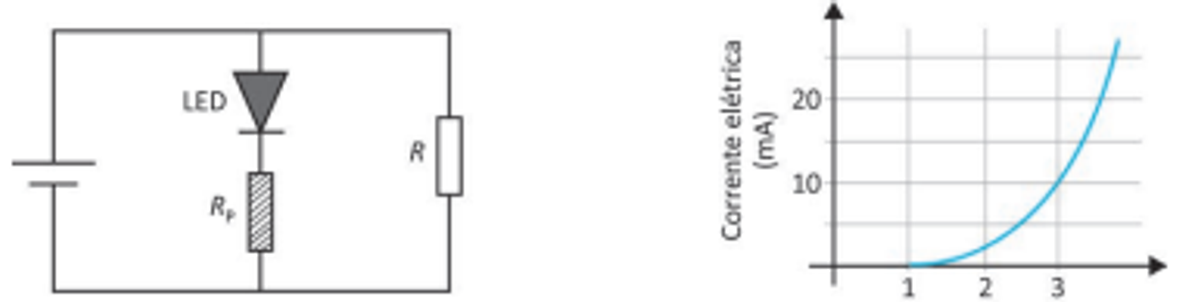

Para monitoramento do funcionamento de dispositivos silenciosos, é necessário que alguma sinalização visual ou sonora seja instalada. Uma solução simples é a instalação de um diodo emissor de luz (LED) em paralelo com o dispositivo, conforme o esquema do circuito elétrico. Para minimizar o consumo de energia, sugere-se que o LED opere com tensão de 3 V. Assim, sua instalação em paralelo com um dispositivo de resistência R igual a 300 Ω, que opera em 12 V, requer a inclusão de um resistor de proteção, R_P, ligado em série com o LED.
O gráfico apresenta a curva da corrente elétrica (em miliampère) versus a tensão elétrica (em volt), característica de um LED.
O valor da resistência de proteção R_P, em ohm, é igual a
Alternativas
Resolução
Ficha da Questão
- Matérias: Física → circuitos elétricos; Ohm; LED
- Nível: Médio
- Gabarito: B
Passo 1 — Leitura
- Comando: "Qual o R_P?"
- Dados: V = 12 V; LED opera em 3 V; corrente do LED lida no gráfico = 10 mA.
Passo 2 — Conceitos
- Série LED + R_P: a queda em R_P + V_LED = V total.
- V_RP = 12 − 3 = 9 V.
Passo 3 — Decodificação
- R_P = V_RP/I = 9 / 0,01 = 900 Ω.
Passo 4 — Resolução
R_P = 900 Ω = B.
Passo 5 — Análise
A) 1200. ❌ Usaria V = 12 errado.
B) 900. ✅ 9/0,01.
C) 300. ❌ É o R do dispositivo.
D) 0,9. ❌ Unidade errada.
E) 0,3. ❌ Unidade errada.
Gabarito: B
Passo 6 — Dica
- Padrão: R série = (V_fonte − V_LED)/I_LED.
- Conexões: LED; 1ª lei de Ohm; resistor de proteção.
