Questão 120 — ENEM 2023

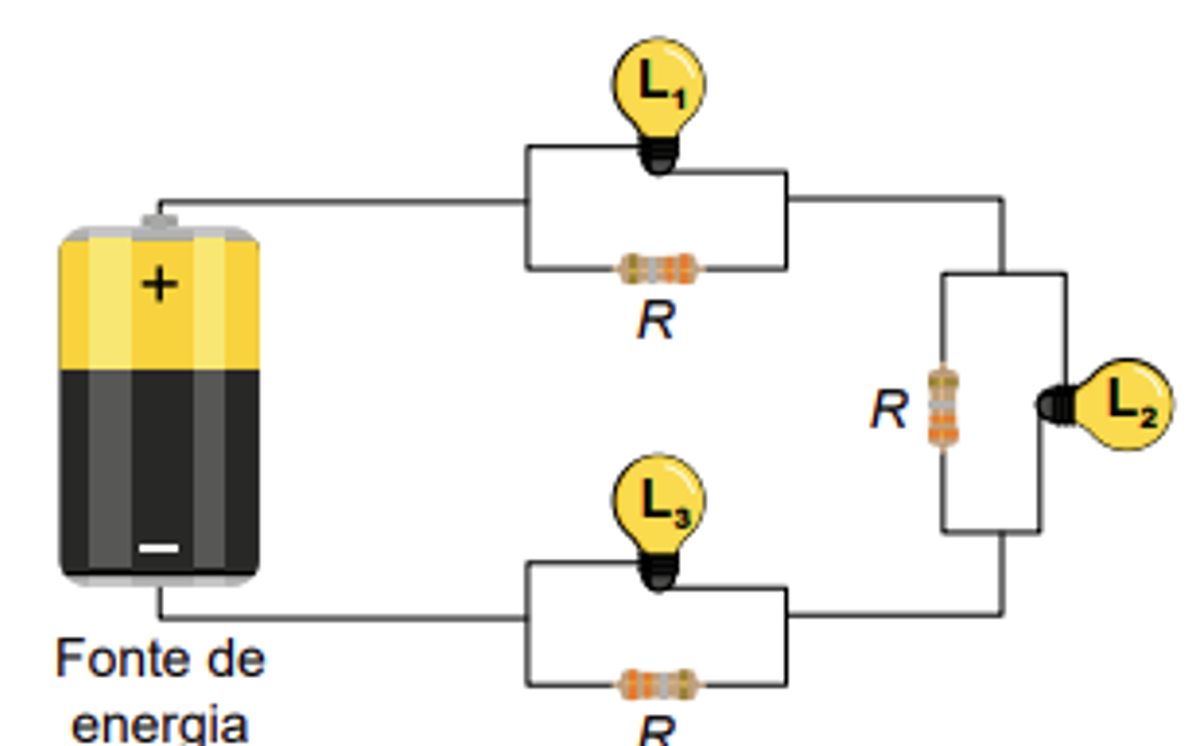

O circuito com três lâmpadas incandescentes idênticas, representado na figura, consiste em uma associação mista de resistores. Cada lâmpada (L₁, L₂ e L₃) é associada, em paralelo, a um resistor de resistência R, formando um conjunto. Esses conjuntos são associados em série, tendo todas as lâmpadas o mesmo brilho quando ligadas à fonte de energia. Após vários dias em uso, apenas a lâmpada L₂ queima, enquanto as demais permanecem acesas.
Em relação à situação em que todas as lâmpadas funcionam, após a queima de L₂, os brilhos das lâmpadas serão
Alternativas
Resolução
Ficha da Questão
- Matérias Necessárias: Física → circuitos mistos; queima de lâmpada
- Nível: Difícil — raciocinar queda/aumento de resistência do ramo
- Gabarito: C
Passo 1 — Leitura
- Comando: "O que acontece com L₁ e L₃ quando L₂ queima?"
- Armadilha: marcar E (L₁ aumenta) — inverso.
Passo 2 — Conceitos
- Cada conjunto: L // R = R/2 (se R_lâmpada = R).
- L₂ queima → ramo de L₂ fica só R (paralelo vira R).
- R do conjunto 2 sobe de R/2 para R → resistência total do circuito aumenta → corrente total diminui.
Passo 3 — Decodificação
- Corrente total menor → menos corrente chega a L₁ e L₃.
- Potência em cada = I²·R_lâmpada → menor.
Passo 4 — Resolução
Menos intensos = C.
Passo 5 — Análise
A) os mesmos. ❌ Corrente muda.
B) mais intensos. ❌ Inverso.
C) menos intensos. ✅ Corrente cai.
D) mistas. ❌ Ambas caem.
E) invertidas. ❌ Não.
Gabarito: C
Passo 6 — Dica
- Padrão: queima de lâmpada paralela + resistor → resistência do conjunto aumenta.
- Conexões: circuitos mistos; Ohm.
