Questão 105 — ENEM 2022 PPLCaderno azul · 2º Dia

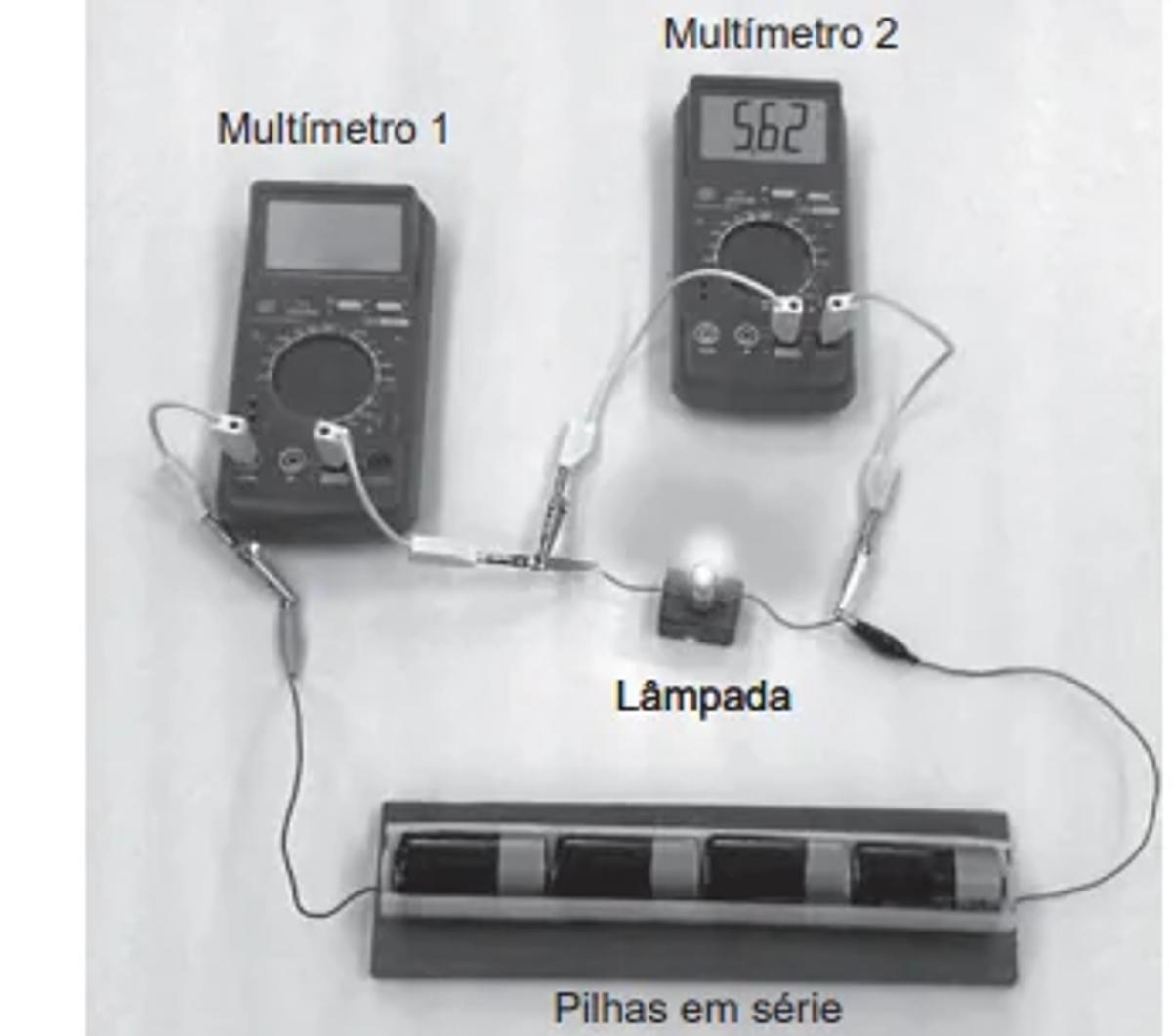

Um multímetro pode atuar como voltímetro (leitura em volt) ou como amperímetro (leitura em ampère), dependendo da função selecionada. A forma de conectar o multímetro ao circuito depende da grandeza física a ser medida. Uma lâmpada de lanterna, de resistência elétrica igual a 40 Ω, brilha quando conectada a quatro pilhas em série, cada uma com 1,5 V de tensão elétrica. O multímetro 2 indica o valor 5,62, conforme a figura, e o multímetro 1 está conectado, porém desligado.
Ao se ligar o multímetro 1, a grandeza física e o seu valor correspondente indicados na tela são, respectivamente,
Alternativas
Resolução
Ficha da Questão
- Matérias: Física → Eletricidade; circuitos; multímetro
- Nível: Médio
- Gabarito: A
Passo 1 — Leitura
- Comando: "a grandeza física e o seu valor correspondente indicados na tela são…"
- Dados: R = 40 Ω; 4 pilhas em série (6 V total); multímetro 2 = 5,62 (em paralelo com a lâmpada → mede tensão 5,62 V).
Passo 2 — Conceitos
- Voltímetro: ligado em paralelo → mede tensão.
- Amperímetro: ligado em série → mede corrente.
- Multímetro 1 em série: mede corrente elétrica.
- Cálculo: i = V / R = 5,62 / 40 = 0,1405 ≈ 0,14 A.
Passo 3 — Decodificação
- Multímetro 2 em paralelo mostra V = 5,62 V (tensão na lâmpada, já descontando perdas internas).
- Multímetro 1 em série → corrente = V/R = 5,62/40 ≈ 0,14 A.
Passo 4 — Resolução
Multímetro 1 → corrente elétrica, valor 0,14 A → A.
Passo 5 — Análise
A) corrente elétrica e 0,14. ✅ Correto (i = 5,62/40).
B) corrente elétrica e 0,15. ❌ Valor próximo mas incorreto.
C) corrente elétrica e 0,29. ❌ Cálculo errado.
D) tensão elétrica e 0,14. ❌ Se fosse tensão, o valor estaria em volts (5,62).
E) tensão elétrica e 225. ❌ Dimensões incompatíveis.
Gabarito: A
Passo 6 — Dica
- Padrão: em série = amperímetro; em paralelo = voltímetro.
- Dica rápida: use Lei de Ohm: i = V/R.
- Conexões: circuitos; Lei de Ohm; instrumentação.
