Questão 102 — ENEM 2021Caderno azul · 2º Dia

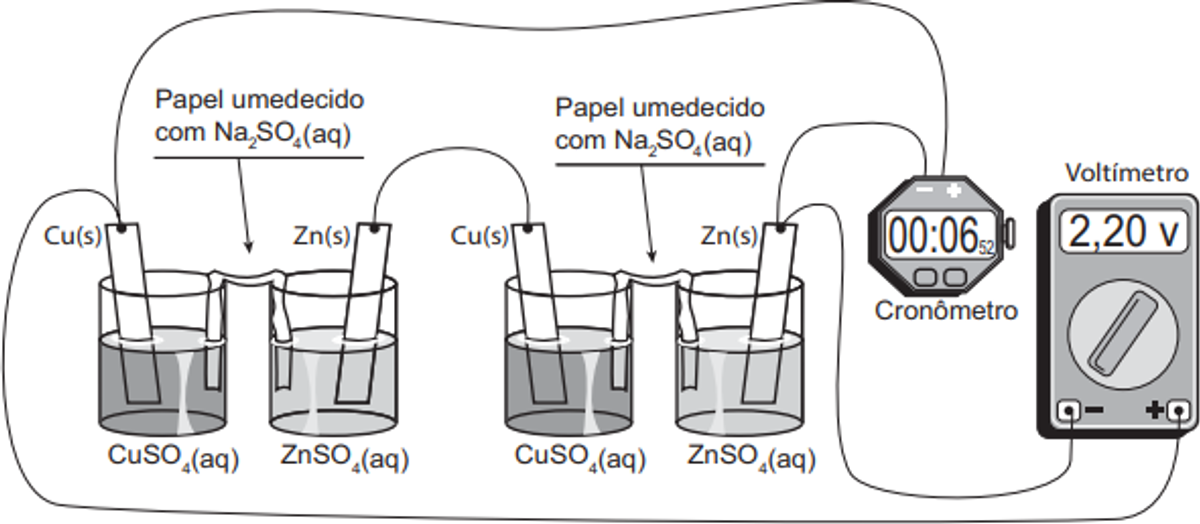

E possível ligar aparelhos elétricos de baixa corrente utilizando materiais comuns de laboratório no lugar das tradicionais pilhas. A ilustração apresenta uma montagem que faz funcionar um cronômetro digital.

Utilizando a representação de projetos elétricos, o circuito equivalente a esse sistema é
