Questão 116 — ENEM 2020Caderno azul · 2º Dia

Um estudante tem uma fonte de tensão com corrente contínua que opera em tensão fixa de 12 V. Como
precisa alimentar equipamentos que operam em tensões menores, ele emprega quatro resistores de 100 Ω para

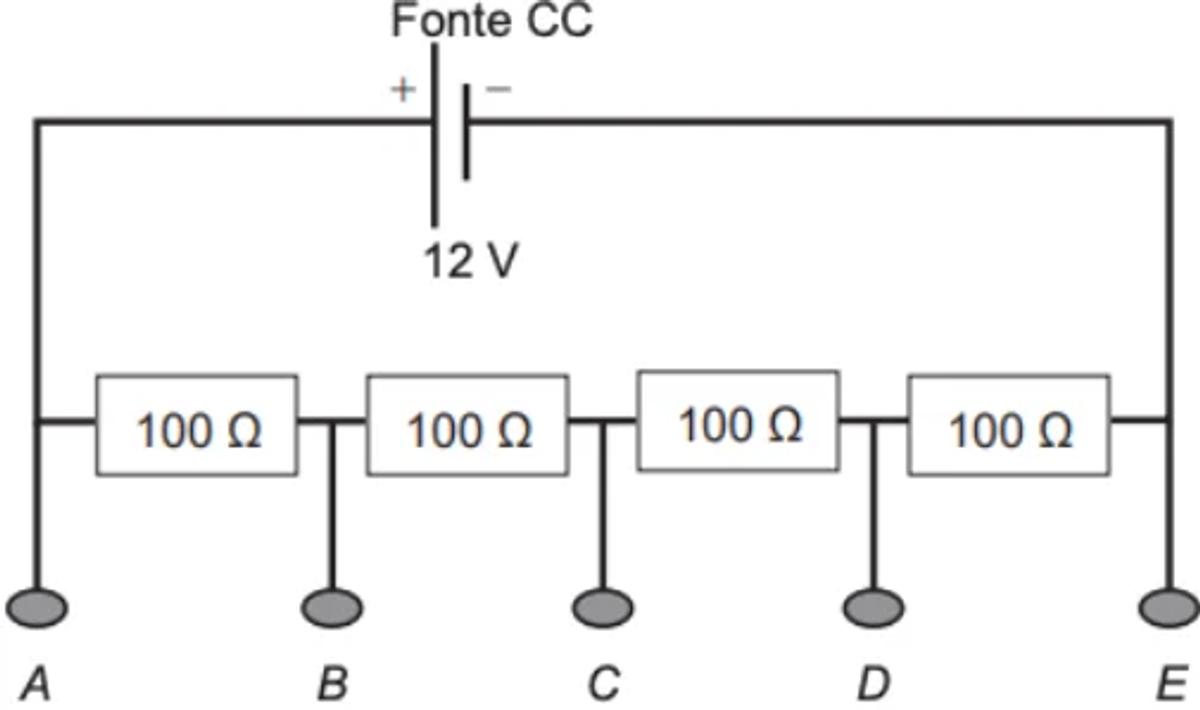

construir um divisor de tensão. Obtém-se este divisor associando os resistores, como exibido na figura. Os
aparelhos podem ser ligados entre os pontos A, B, C, D e E, dependendo da tensão especificada.

Ele tem um equipamento que opera em 9,0 V com uma resistência interna de 10 kΩ.

Entre quais pontos do divisor de tensão esse equipamento deve ser ligado para funcionar corretamente e qual será o valor da intensidade da corrente nele estabelecida?

A) Entre A e C; 30 mA.
B) Entre B e E; 30 mA.
C) Entre A e D; 1,2 mA.
D) Entre B e E; 0,9 mA.
E) Entre A e E; 0,9 mA.
