Questão 173 — ENEM 2018Caderno azul · 2º Dia

Os guindastes são fundamentais em canteiros de obras, no manejo de materiais pesados como vigas de aço.
A figura ilustra uma sequência de estágios em que um guindaste iça uma viga de aço que se encontra inicialmente no solo.

<img loading="lazy" decoding="async" alt="" class="wp-image-15449" height="196" src="https://plataformaassaad.com.br/wp-content/webp-express/webp-images/uploads/2025/02/Captura-de-tela-2025-02-11-205920-5.png.webp" width="682" srcset="https://plataformaassaad.com.br/wp-content/webp-express/webp-images/uploads/2025/02/Captura-de-tela-2025-02-11-205920-5.png.webp 682w, https://plataformaassaad.com.br/wp-content/webp-express/webp-images/uploads/2025/02/Captura-de-tela-2025-02-11-205920-5-300x86.png.webp 300w" sizes="auto, (max-width: 682px) 100vw, 682px" />

Na figura, o ponto O representa a projeção ortogonal do cabo de aço sobre o plano do chão e este se mantém
na vertical durante todo o movimento de içamento da viga, que se inicia no tempo t = 0 (estágio 1) e finaliza no
tempo tf (estágio 3). Uma das extremidades da viga é içada verticalmente a partir do ponto O, enquanto que a outra extremidade desliza sobre o solo em direção ao ponto O. Considere que o cabo de aço utilizado pelo guindaste para içar a viga fique sempre na posição vertical. Na figura, o ponto M representa o ponto médio do segmento que representa a viga.

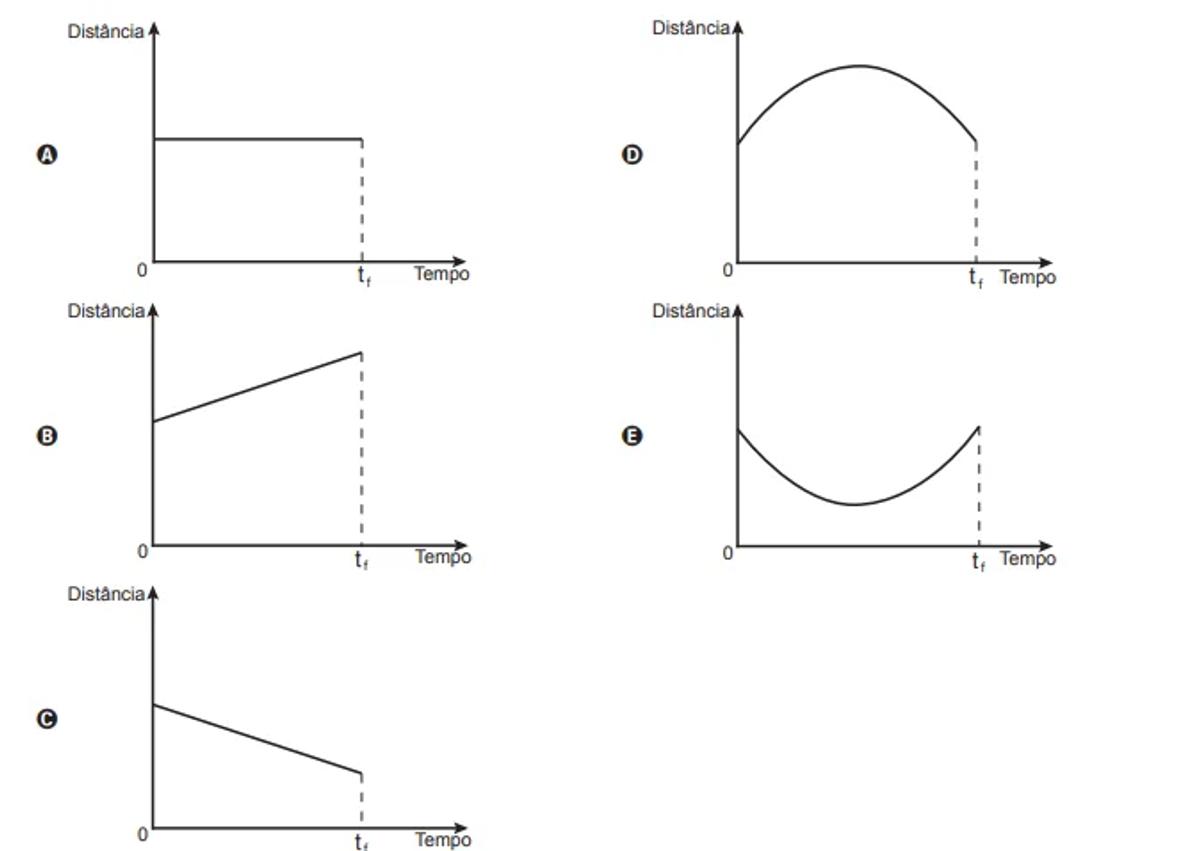

O gráfico que descreve a distância do ponto M ao ponto O, em função do tempo, entre t = 0 e tf é

<img loading="lazy" decoding="async" alt="" class="wp-image-15450" height="478" src="https://plataformaassaad.com.br/wp-content/webp-express/webp-images/uploads/2025/02/Captura-de-tela-2025-02-11-205920-6.png.webp" width="674" srcset="https://plataformaassaad.com.br/wp-content/webp-express/webp-images/uploads/2025/02/Captura-de-tela-2025-02-11-205920-6.png.webp 674w, https://plataformaassaad.com.br/wp-content/webp-express/webp-images/uploads/2025/02/Captura-de-tela-2025-02-11-205920-6-300x213.png.webp 300w" sizes="auto, (max-width: 674px) 100vw, 674px" />

<img loading="lazy" decoding="async" alt="" class="wp-image-45089" height="376" src="https://plataformaassaad.com.br/wp-content/uploads/2025/02/imagem-resolucao-1.webp" width="1064" srcset="https://plataformaassaad.com.br/wp-content/uploads/2025/02/imagem-resolucao-1.webp 1064w, https://plataformaassaad.com.br/wp-content/uploads/2025/02/imagem-resolucao-1-300x106.webp 300w, https://plataformaassaad.com.br/wp-content/uploads/2025/02/imagem-resolucao-1-1024x362.webp 1024w, https://plataformaassaad.com.br/wp-content/uploads/2025/02/imagem-resolucao-1-768x271.webp 768w" sizes="auto, (max-width: 1064px) 100vw, 1064px" />
