Questão 59 — ENEM 2016Caderno azul · 1º Dia

Por apresentar significativa resistividade elétrica, o grafite pode ser utilizado para simular resistores elétricos
em circuitos desenhados no papel, com o uso de lápis e lapiseiras. Dependendo da espessura e do comprimento

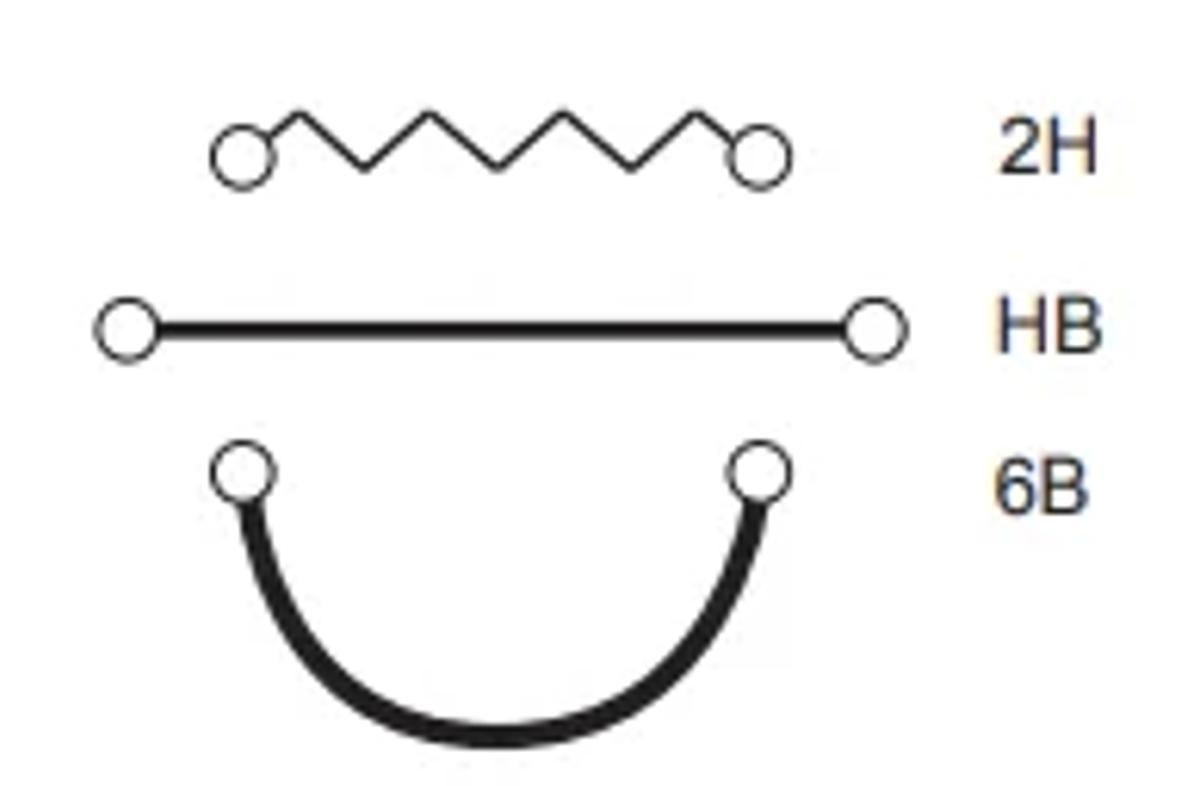

das linhas desenhadas, é possível determinar a resistência elétrica de cada traçado produzido. No esquema foram utilizados três tipos de lápis diferentes (2H, HB e 6B) para efetuar três traçados distintos.

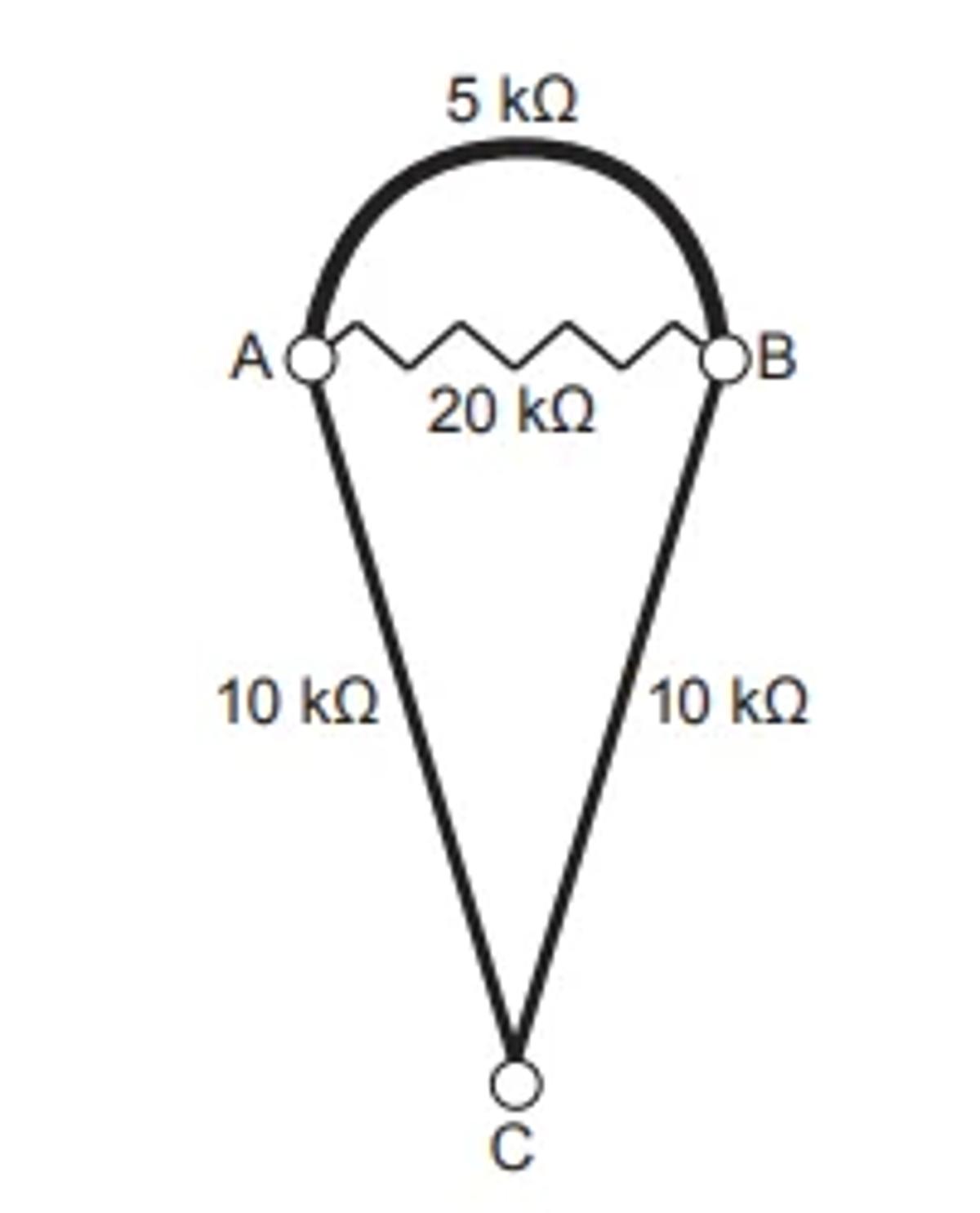

Munido dessas informações, um estudante pegou uma folha de papel e fez o desenho de um sorvete de
casquinha utilizando-se desses traçados. Os valores encontrados nesse experimento, para as resistências
elétricas (R), medidas com o auxílio de um ohmímetro ligado nas extremidades das resistências, são mostrados
na figura. Verificou-se que os resistores obedeciam à Lei de Ohm.

Na sequência, conectou o ohmímetro nos terminais A e B do desenho e, em seguida, conectou-o nos terminais B e C, anotando as leituras RAB e RBC, respectivamente. Ao estabelecer a razão RAB/ RBC, qual resultado o estudante obteve?
