Questão 49 — ENEM 2016Caderno azul · 1º Dia

Uma ambulância A em movimento retílineo e uniforme aproxima-se de um observador O, em repouso. A sirene

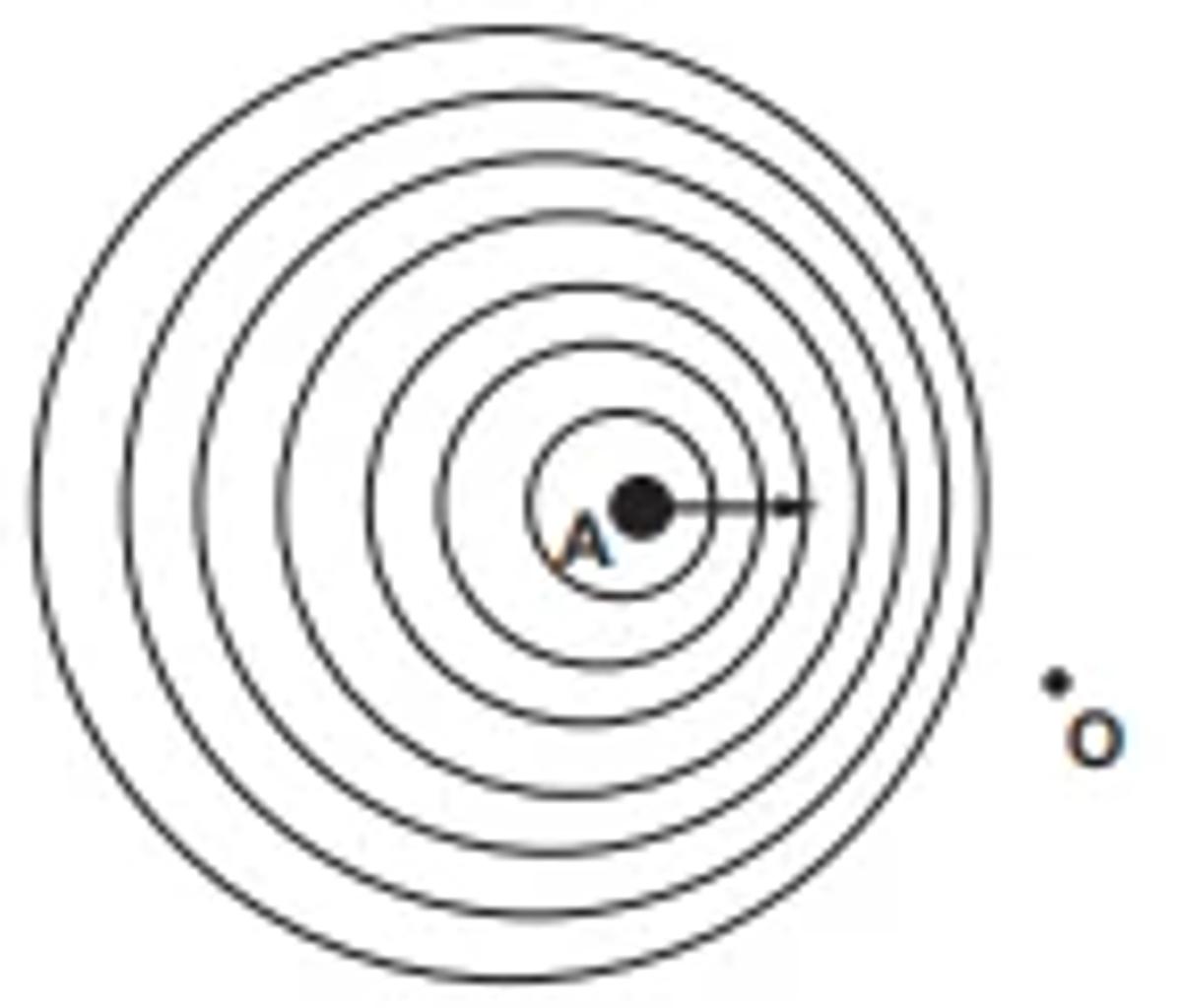

emite um som de frequência constante fA. O desenho ilustra as frentes de onda do som emitido pela ambulância. O observador possui um detector que consegue registrar, no esboço de um gráfico, a frequência da onda sonora detectada em função do tempo fO(t), antes e depois da passagem da ambulância por ele.

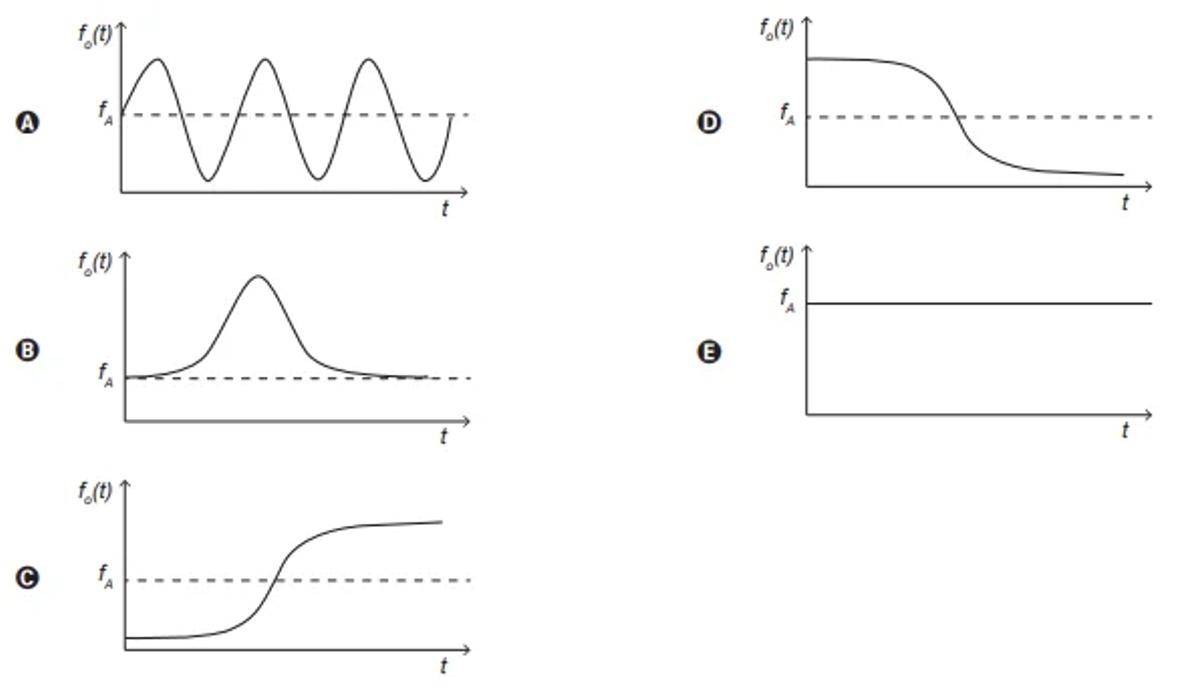

Qual esboço gráfico representa a frequência fO(t) detectada pelo observador?
